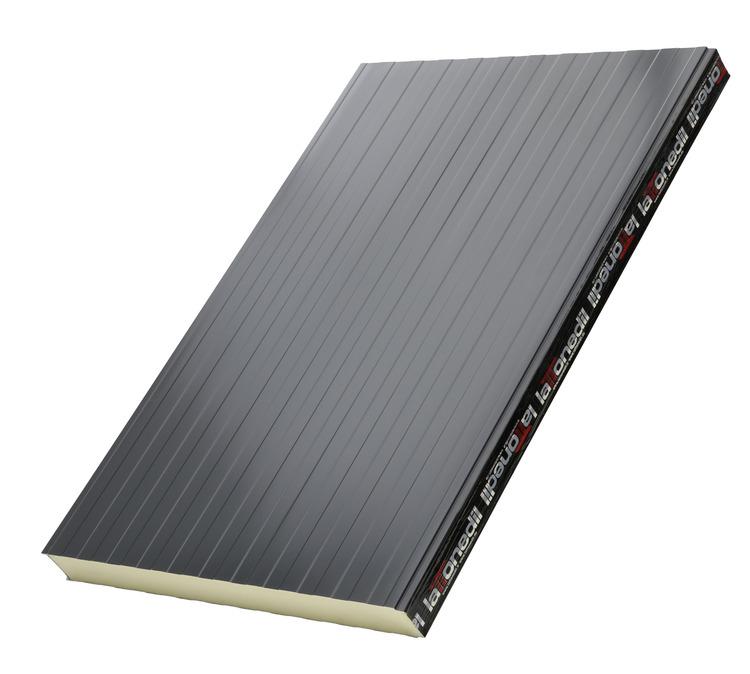

Isopar® FRIGO Typ IP

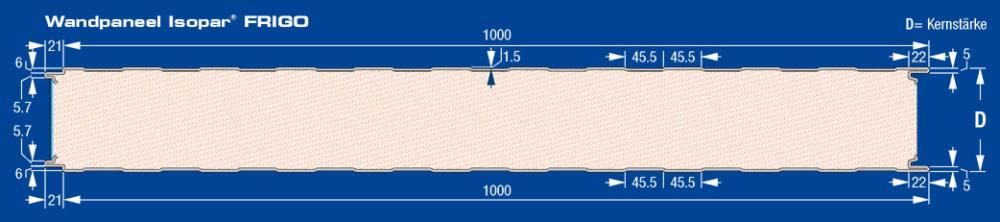

• rasterfreundliche Baubreite von 1.000 mm
• Wandpaneel und Deckenverkleidung aus einer Hand
• Einsatz im Gewerbe- und Kühlhausbau, dort wo „Hochleistungs-Dämmung” gefordert wird!

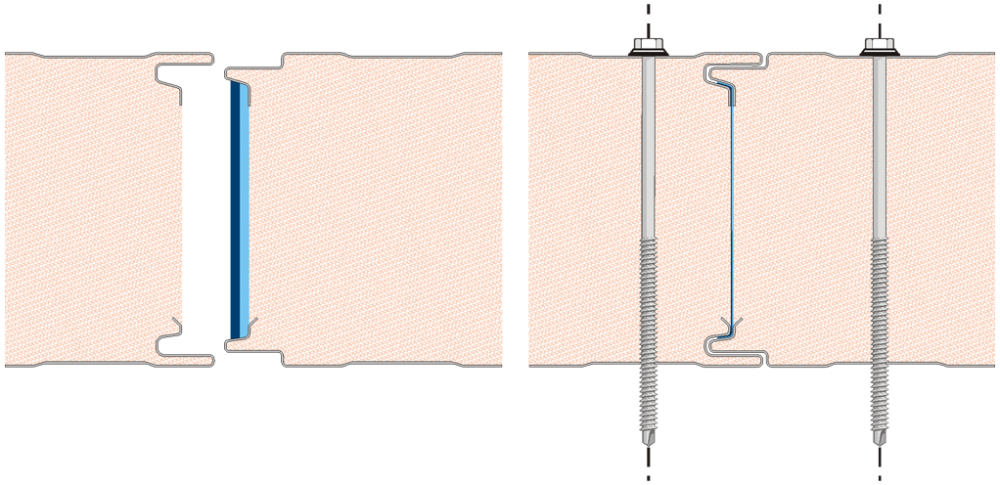

• 2-Komponenten-Dichtungssystem im Längsstoß- und Überlappungsbereich

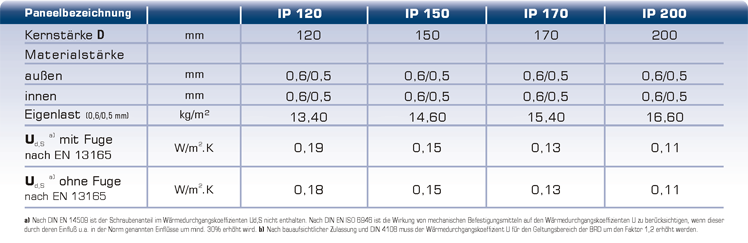

• Kernstärken von 120, 150, 170 und 200 mm
• „made in Germany”

FERTIGUNGSTOLERANZEN

DIN EN 14509

Alle zur Paneelproduktion verwendeten Materialien entsprechen den technischen Normen und Bestimmungen.
Die Grenzabmessungen stimmen überein mit der DIN EN 14509 - Anhang D.

Elementlänge

Elementlänge   ≤ 3.000 mm ±   5 mm
Elementlänge   ≥ 3.000 mm ± 10 mm

Elementbreite

±   2 mm

Elementdicke

Elementdicke       ≤ 100 mm     ±   2 mm
Elementdicke       ≥ 100 mm     ±   2 %

Längs- und Querwölbung

• 2 mm / m Länge, jedoch nicht mehr als 10 mm
• 8,5 mm / m Breite bei ebenen Profilen h ≤ 10 mm
• 10 mm / m Breite bei anderen Profiltiefen h ≥ 10 mm

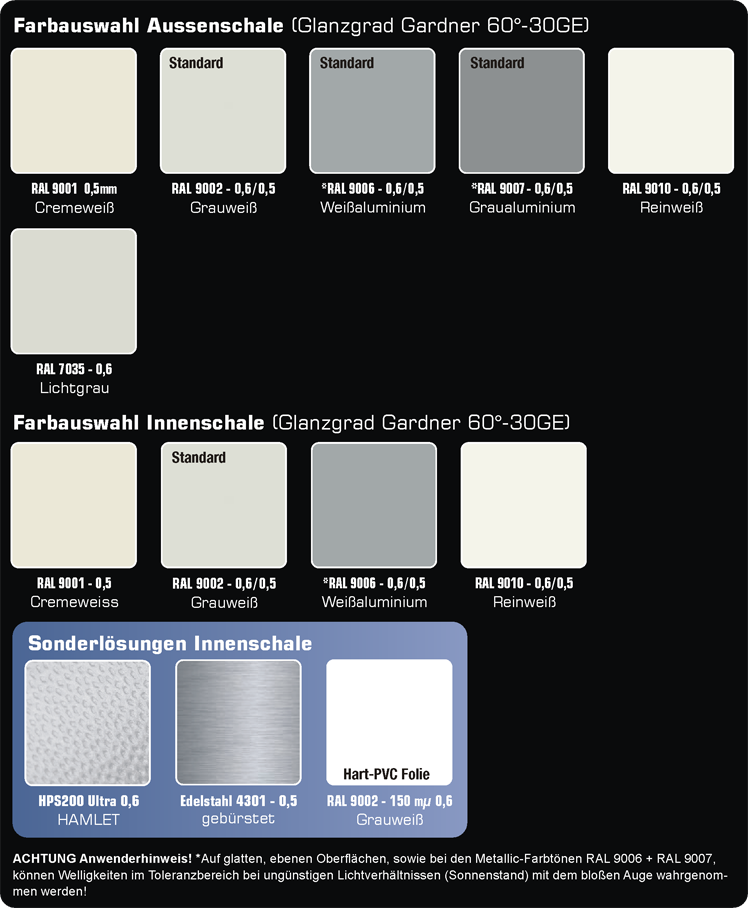

DECKSCHICHTEN

Außenseite

Stahlblech 0,6 / 0,5 mm, bandverzinkt 275 g/m² mit 25 µm Polyesterlackierung ≥280 MPa
oder ≥320 MPa (nach DIN 18807 Teil 3)

Innenseite

Stahlblech 0,6 / 0,5 mm, bandverzinkt 275 g/m² mit 25 µm Polyesterlackierung ≥280 MPa
(nach DIN 18807 Teil 3)

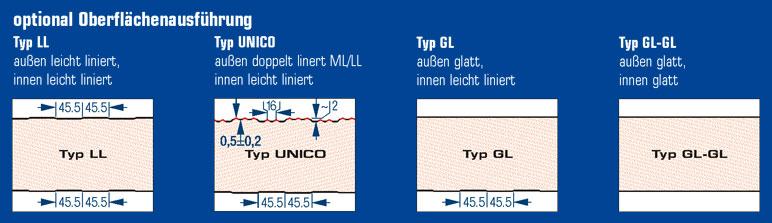

OBERFLÄCHENAUSFÜHRUNG

Außenseite

leicht liniert, UNICO oder glatt.

Innenseite

leicht liniert (45,5/45,5 mm) gegen Aufpreis
Innenseite eben – jedoch dann produktionstechnisch
bedingt optische Einschränkungen möglich.

DÄMMKERN

Poly-Isocyanurat-Hartschaum PIR WLS 023 ca. 96 %
geschlossenzellig, ganzflächig mit den Stahldeckschichten verbunden.

FERTIGUNGSLÄNGEN/GEWÄHRLEISTUNG

Bis max. 22.000 mm.

LUFTSCHALLDÄMMUNG

Rw(C:Ctr)  25 dB nach EN 14509:2007

PRÜFUNGEN

• Allgemeine bauaufsichtliche Zulassung als Dach- und Wandpaneel, Z-10.4-658 DIBt Berlin.
• SCHLAGREGENDICHTHEIT nach EN 14509, IFT Rosenheim.
• LUFTDURCHLÄSSIGKEIT nach EN 12865, EN 1027 u. prEN 15601, IFT Rosenheim

GÜTEÜBERWACHUNG

iS -engineering Darmstadt, TU Darmstadt, MFPA Leipzig

VERBANDSMITGLIED

FIW München, IBU Berlin, IFBS

WERKSÜBERWACHUNG

ISO 9001:2008, CE-Kennzeichnung CSI 0497

BRANDSCHUTZ

PIR B-s2;d0 laut Prüfung EN 13501.1
Euro-Class B-s2;d0

STATIK

siehe Belastungstabellen unter:
www.lattonedil.de im Downloadbereich/Technik-Center
