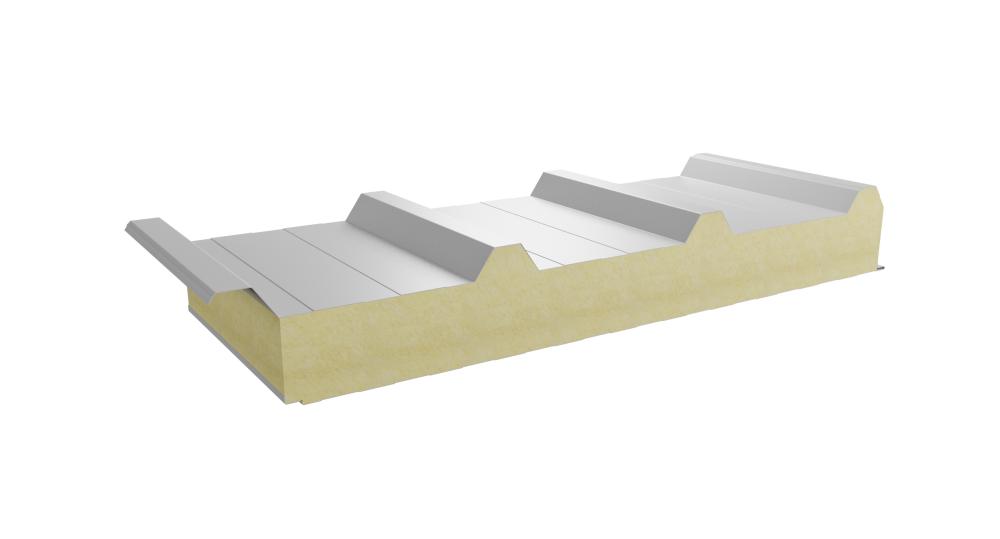

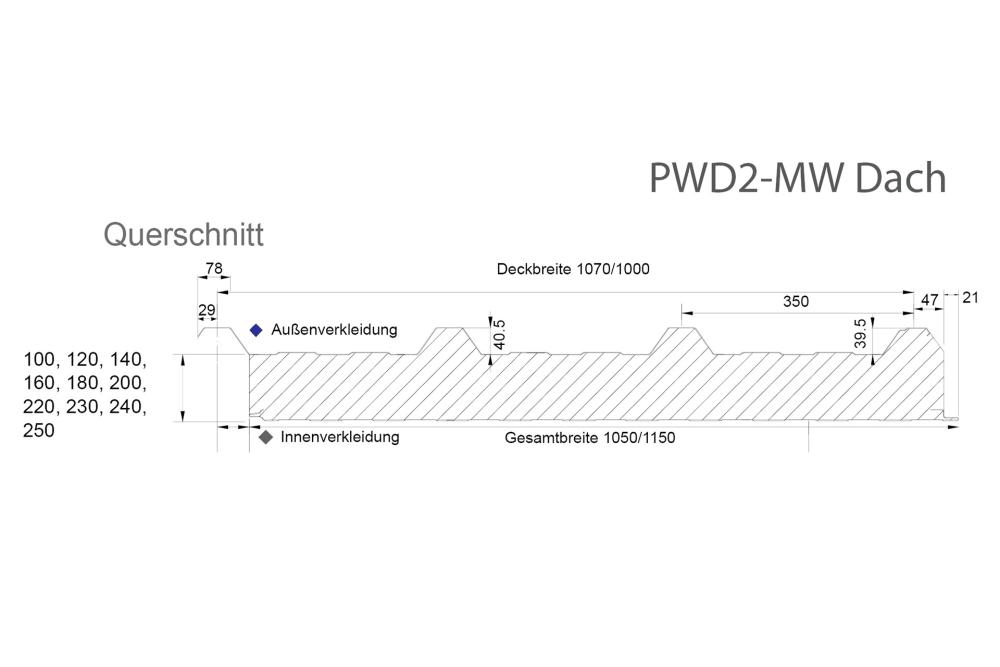

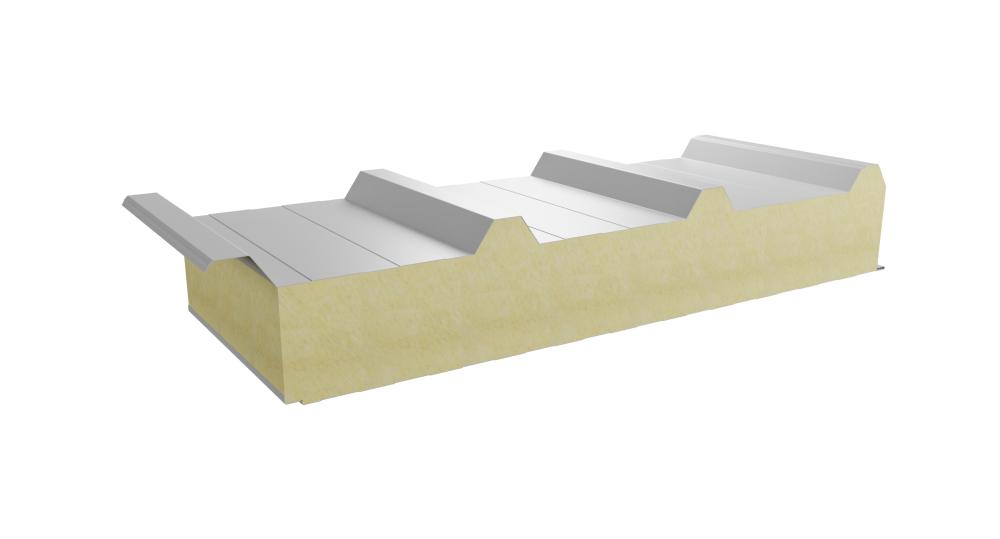

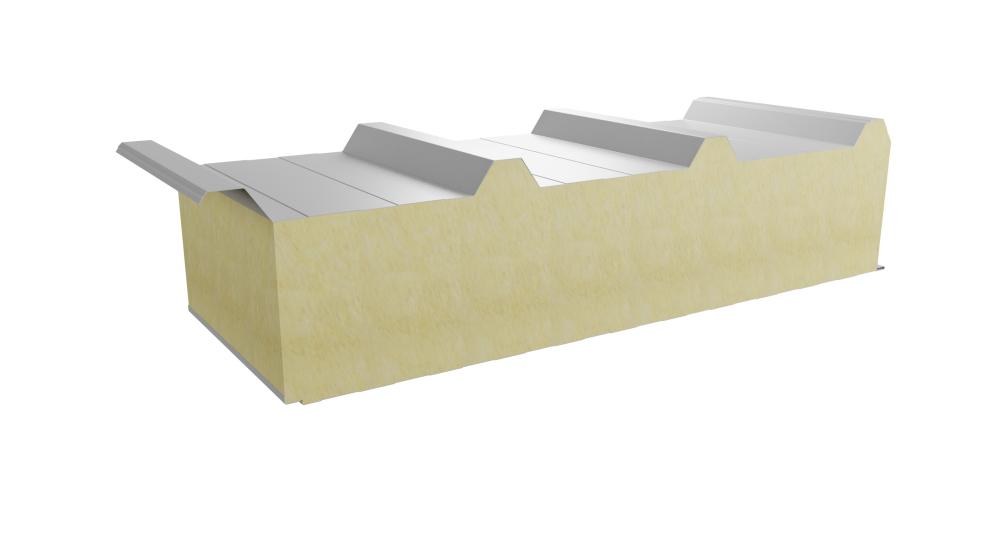

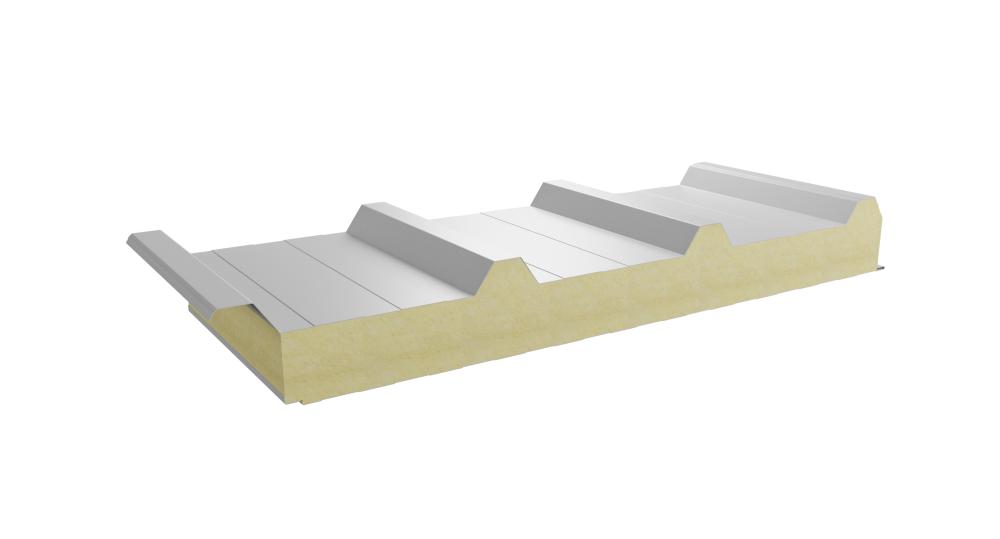

Sandwichelemente Dach PWD2-MW

Deckbreite
1050 mm

Gesamtbreite
1150 mm

Kern
Mineralwolle 115 kg/m3

Kernstärke
100 | 120 | 140 | 160 | 180 | 200 | 230 | 240 | 250

Verkleidungsstärke außen (mm)
0.50 – 0.70 mm

Verkleidungsstärke innen (mm)
0.50 – 0.70 mm

Das WOOLTECH-Sandwichelementen-System mit einem steifen Mineralwolle-Kern (MW) in Metallverkleidung beinhaltet Wandprofile mit sichtbarer Befestigung (PWS2-MW-ST), Wandprofile mit verdeckter Befestigung (PWS2-MW-PL),  Dachprofile (PWD2-MW) und Ekoprofile (PWS2-MW EKO).

Grundmodulbreiten der Profile:

  • Wandprofil mit sichtbarer Befestigung 1000 mm und 1150 mm,
  • Wandprofil mit verdeckter Befestigung 1000 mm und 1050 mm,
  • Dachprofil mit sichtbarer Befestigung 1000 mm und 1070 mm.

Die in den Wandprofilen eingesetzten Verbindungen (“Verschlüsse”) haben eine konische Form, was sich auf Folgendes auswirkt:

  • Zeitersparnis und Minimierung des Beschädigungsrisikos bei der Montage,
  • Gewährleistung der richtigen Wasser- und Luftdichtheit,
  • Verbesserung der Eigenschaften im Bereich der Feuerbeständigkeit und Brandverhalten,
  • Erhöhung der Längssteifgkeit der Tafeln und der Belastbarkeit.

Äußere Flachprofilierung (P) erst ab Blechdicke über 0,6 mm möglich.

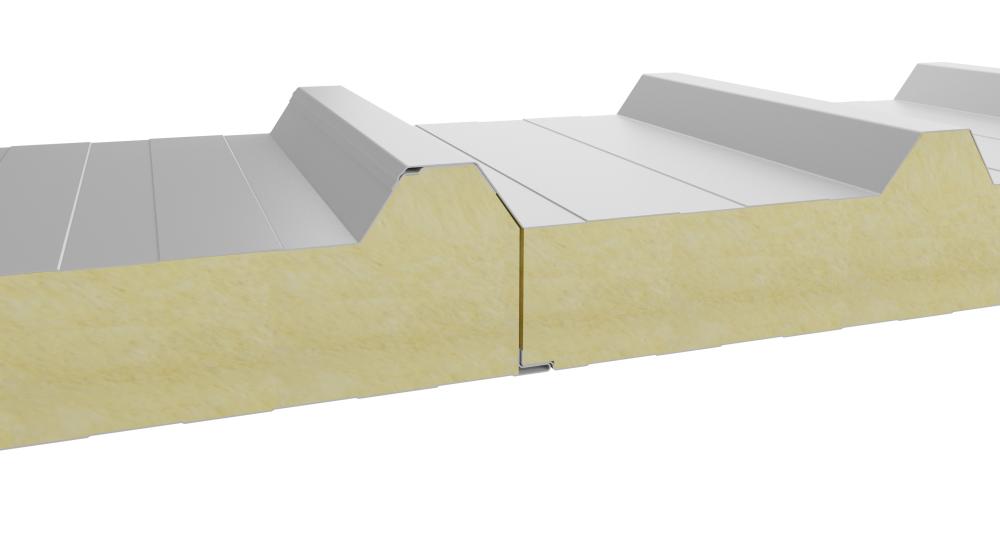

VERBINDUNG DER DACHPROFILE AUF LÄNGE

Bei der Verbindung der Dachprofile auf Länge ist es notwendig, die obere Tafel zu schneiden.

WOOLTECH Dachprofile können mit einem Zuschnitt im Bereich von min. 50 bis max. 300 mm hergestellt werden.

Es genügt, die Art des Rückschnittes zu wählen (siehe Abbildung), die durch die Verlegerichtung bestimmt wird:

Rückschnitt LINKS – Montage von links

Rückschnitt RECHTS – Montage von rechts

Die Rückschnittlänge kann bis zu: D = 50, 100, 150, 200, 250 und max. 300 mm betragen.

HINWEIS: Die Gesamtlänge der Tafel beinhaltet die gewählte Rückschnittlänge unabhängig von ihrer Größe.

Zum Beispiel eine 6000 mm lange Tafel mit einem Hinterschnitt von 200 mm = 6000 mm (5800 mm Kern + 200 mm Blech).

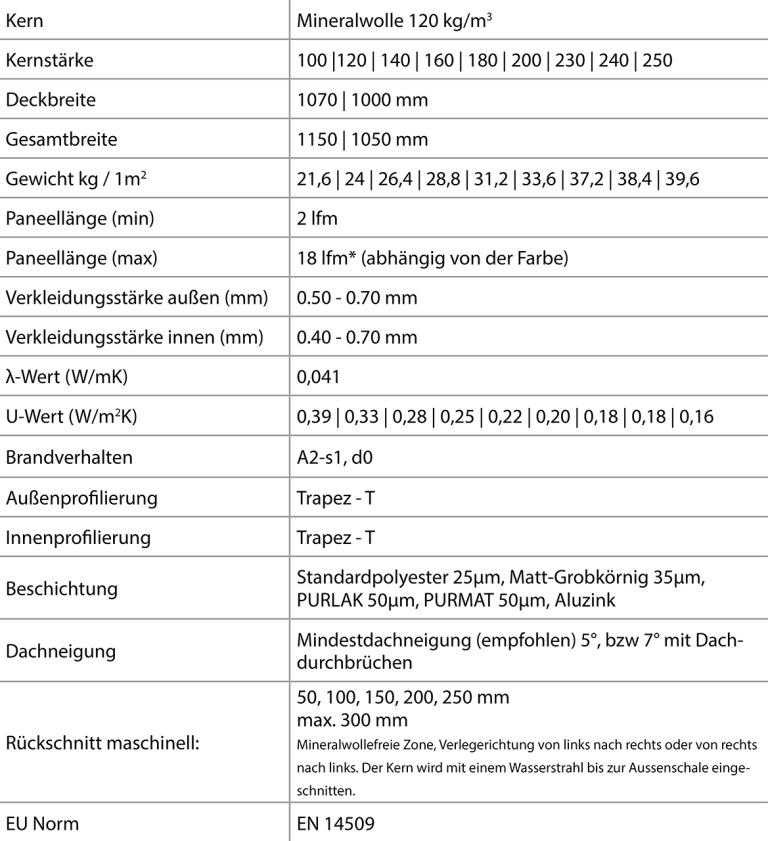

Eigenschaften

PWD2-MW Dach
Deckbreite
1050 mm

Gesamtbreite
1150 mm

Kern
Mineralwolle 115 kg/m3

Kernstärke
100 | 120 | 140 | 160 | 180 | 200 | 230 | 240 | 250

Verkleidungsstärke außen (mm)
0.50 – 0.70 mm

Verkleidungsstärke innen (mm)
0.50 – 0.70 mm

Länge min
2000 mm

Länge max
18000 mm

Beschichtung
Standardpolyester 25μm, Matt-Grobkörnig 35μm, PURLAK 50μm, PURMAT 50μm

Gewicht m²
21,65 kg, 24 kg, 26,4 kg, 28,8 kg, 31,2 kg, 33,6 kg, 37,2 kg, 38,4 kg, 39,6 kg
